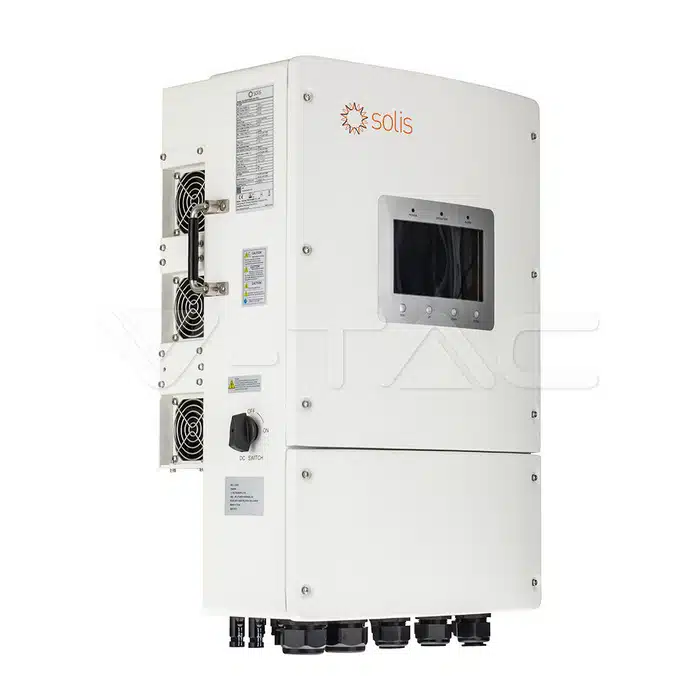

V-TAC S6-EH3P10K02-NV-YD-L 10 kW Hybrid-Wechselrichter 3-phasig

V-TAC S6-EH3P10K02-NV-YD-L – 10 kW Hybrid-Wechselrichter, 3-phasig, Niedervolt

Der V-TAC S6-EH3P10K02-NV-YD-L ist ein dreiphasiger Hybrid-Wechselrichter mit 10 kW Nennleistung aus der S6-EH3P-Serie von Solis (OEM). Das Gerät arbeitet im Niedervolt-Batteriespannungsbereich von 40–60 V und unterstützt Lithium-Ionen- sowie Blei-Säure-Batterien. Mit einer maximalen PV-Eingangsleistung von 16 kW, zwei MPP-Trackern und drei Eingangs-Strings ist der Wechselrichter für eine breite Modulbelegung ausgelegt. Der maximale Lade-/Entladestrom von 220 A auf der Batterieseite erlaubt eine hohe Systemdynamik bei der Speichernutzung. Die Kommunikation mit dem Batteriesystem erfolgt über CAN und RS485. Das Gerät ist generator-kompatibel und unterstützt einen netzunabhängigen Backup-Betrieb mit einer Umschaltzeit von unter 10 ms.

PV-Leistung und Batteriemanagement
Die PV-seitige Auslegung erlaubt eine maximale Eingangsspannung von 1000 V bei einem MPPT-Spannungsbereich von 200–850 V. Der maximale Kurzschlussstrom beträgt 30 A pro MPPT und 50 A gesamt. Batterieseitig deckt der Spannungsbereich 40–60 V ab, wobei der 220-A-Ladestrompfad eine effiziente Einbindung von Niedervolt-Speichern ermöglicht. Der Wechselrichter erreicht einen maximalen Wirkungsgrad von 97,6 % und eine EU-Effizienz von 97,0 % bei einer THDi von unter 3 %.

Backup-Funktion und Netzanbindung
Der S6-EH3P10K02-NV-YD-L verfügt über einen dedizierten Backup-Ausgang mit einer Umschaltzeit von unter 10 ms und einer maximalen AC-Durchleitung von 50 A. Das Gerät unterstützt sowohl unbalancierte als auch Halbwellen-Lasten an Netz- und Backup-Port. Mehrere Wechselrichter können parallel zu einem Microgrid zusammengeschaltet werden. Der Betriebstemperaturbereich liegt bei −40 bis +60 °C, das Gehäuse ist nach IP66 staub- und strahlwassergeschützt und für eine Aufstellhöhe von bis zu 4000 m ausgelegt.

Kommunikation und Überwachung
Die systemseitige Kommunikation erfolgt über CAN, RS485 und Ethernet, optional sind Wi-Fi und Mobilfunk (4G) nachrüstbar. Das integrierte 7-Zoll-LCD-Display mit Bluetooth-Schnittstelle und die Smartphone-App ermöglichen die lokale Konfiguration, Statusüberwachung und Firmware-Updates. Das Gerät ist nach IEC/EN 62109-1/-2 sowie IEC/EN 61000-6-1/-3 zertifiziert und erfüllt die Netzanforderungen nach NRS 097-2-1, IEC 62116, IEC 61727 und EN 50530.

Lieferumfang:

• V-TAC S6-EH3P10K02-NV-YD-L Hybrid-Wechselrichter
• MC4-PV-Steckverbinder
• Schraubklemmen für AC- und Batterieanschluss
• Wandmontagehalterung
• Bedienungsanleitung
