V-TAC S6-EH1P5K-L-PLUS – 5 kW Hybrid-Wechselrichter, 1-phasig

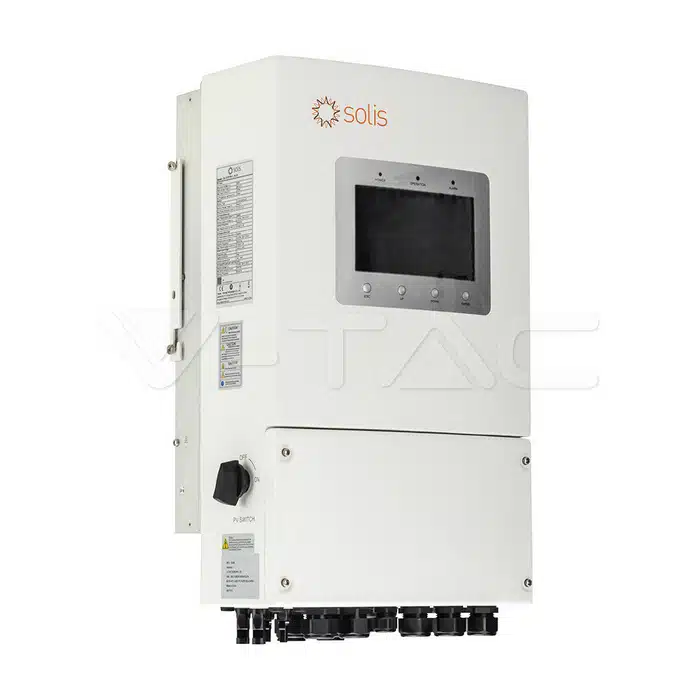

Der V-TAC S6-EH1P5K-L-PLUS (SKU 12290) ist ein 1-phasiger Hybrid-Wechselrichter mit 5 kW Nennleistung. Das Gerät arbeitet im Niedervolt-Bereich mit einer Batteriespannung von 40–60 V und erreicht einen maximalen Wirkungsgrad von 96,2 %. Mit 2 MPP-Trackern, einer maximalen PV-Eingangsleistung von 8 kW und einer PV-Eingangsspannung von bis zu 500 V eignet es sich für Anlagen mit einer empfohlenen Generatorleistung von bis zu 10 kWp. Das IP66-Gehäuse in den Abmessungen 335 × 560 × 227 mm bei einem Gewicht von 21,6 kg ist für die Außenmontage ausgelegt. Die Kühlung erfolgt lüfterlos über natürliche Konvektion.

Hybrid-Funktion mit Ersatzstrom und Batterie-Management

Der Wechselrichter verfügt über einen Ersatzstrom-Ausgang (Back-up), der bei Netzausfall in unter 4 ms auf Batteriebetrieb umschaltet. Die maximale Ersatzstromleistung beträgt das Zweifache der Nennleistung für 10 Sekunden, der maximale AC-Passthrough-Strom liegt bei 40 A. Das Gerät ist kompatibel mit Li-Ionen- und Blei-Säure-Batterien und kommuniziert mit dem BMS über CAN oder RS485. Die maximale Lade- und Entladeleistung beträgt 5 kW bei einem maximalen Strom von 112 A.

Kommunikation, Zertifizierung und Schutzfunktionen

Die Kommunikationsschnittstellen umfassen RS485 und CAN, optional sind Wi-Fi, GPRS und LAN verfügbar. Das integrierte LCD-Display mit Bluetooth kann über die zugehörige App bedient werden. Der Wechselrichter erfüllt die Netzanschlussnormen NRS 097-2-1, IEC 62116, IEC 61727 und EN 50530. Die Sicherheitsnorm entspricht IEC/EN 62109-1/-2. An Schutzfunktionen sind Erdungsüberwachung, DC-Verpolungsschutz und optional AFCI 2.0 (Lichtbogenerkennung) integriert. Die Schutzklasse beträgt I, die Überspannungskategorie II (PV und BAT) bzw. III (MAINS, BACKUP und GEN).

Lieferumfang:

• V-TAC S6-EH1P5K-L-PLUS Hybrid-Wechselrichter
• MC4-PV-Steckverbinder
• Wandhalterung
• Installationsanleitung
